Bau einer WLAN Antenne für das 2,4 GHz Band
In der heutigen Zeit lohnt sich der Selbstbau einer WLAN-Antenne als Verstärker für den Router nicht mehr, weil es viele preiswerte kommerzielle Geräte gibt. Während meiner Zeit als Lehrer habe ich in Projektwochen solche Geräte gebaut und das hat den Schülern großen Spaß gemacht.
Auch heute kann es noch sinnvoll sein, eine solche Verstärkerantenne zu bauen, wenn man die häuslichen Wohnverhältnisse so beschaffen sind, dass die viel gepriesene 40 m-Reichweite plötzlich auf 10 m oder weniger zusammenschrumpft. Für diesen Fall kann man leistungsstarke Antennen herstellen, die eine einwandfreie Empfangsleistung auch über eine größere Entfernung garantieren.
Bauformen von WLAN-Antennen

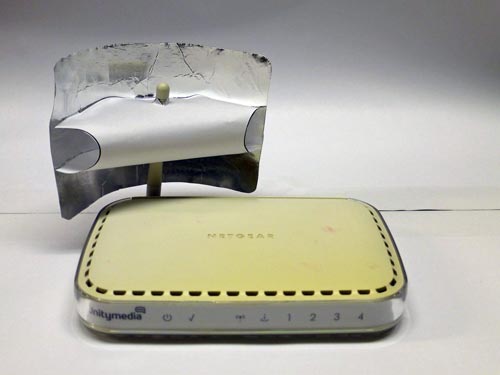

Die einfachste Lösung ist ein Reflektorschirm, den man hinter die Antenne des Routers stellt oder direkt darauf setzt. Wenn Sie nicht so viel basteln und löten wollen, bietet übrigens die Zeitschrift "Chip" eine interessante Alternative an: Dort wird mit einem einfachen Reflektor, den man auf die Antenne seines Routers setzt, eine deutlich höhere Abstrahlleistung erzeugt, weil diese gebündelt wird. Die Anleitung von 2017 ist allerdings nicht mehr im Internet zu finden. Ich habe aber noch die Bastelvorlage von CHIP zum Ausschneiden des Reflektors für Sie aufgehoben, sodass Sie sich diese herunterladen können. Damit ist der Reflektor leicht herzustellen. Zeichnen Sie die Vorlage auf einen Bogen stärkeres Papier - oder besser noch auf Pappe. Mit einem Teppichmesser schneiden Sie dann die beiden Teile aus und bekleben sie mit Aluminiumfolie . Anschließend schneiden Sie die markierten Schlitze und Kreuze schon einmal ein, durch die die Routerantenne später gesteckt werden soll. Danach biegen Sie den Reflektorteil und stecken ihn so durch die Laschen der viereckigen Rückwand. Achten Sie darauf dass die Alufolie auf der Rückseite des runden Reflektorteils angebracht ist. Falten Sie die Laschen um und verkleben Sie sie mit Tesafilm, damit alles besser hält.
Jetzt ist der WLAN-Verstärker fertig. Ziehen Sie ihn über die Antenne des Routers und richten Sie ihn auf Ihren Laptop aus.
Testen Sie anschließend die Wirkung. des WLAN-Boosters. Er eignet sich besonders dann, wenn Sie unzureichende Sendeleistung in Ihrer Wohnung feststellen. Durch Drehen des Reflektors können Sie viel erreichen. Ein bisschen Probieren lohnt sich!
Darüber hinaus gibt es natürlich noch komfortablere und effektivere Antennenverstärker. Hier zunächst die Modelle, die ich mit den Schülerinnen und Schülern gebaut habe:

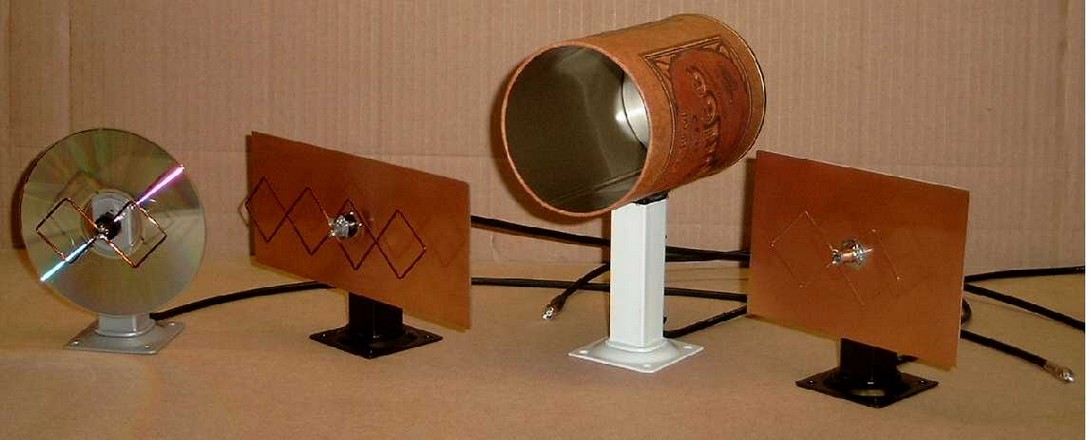

Auf der linken Seite des Bildes sehen Sie eine Biquad-Antenne mit CD-Reflektor und einer Verstärkung von ca. 10 dBi. Das ist eine formschöne Antenne, die in den meisten Fällen ausreciht; sie lässt sich auf den Rechner oder Schreibtisch stellen und gut positionieren. Die Antenne wird durch farblosen Überzugslack vor Korrosion geschützt.
Die Antenne daneben ist eine Doppel-Biquad-Antenne mit Kupfer-Reflektor und einer Verstärkung von ca. 12 dBi. Der Abstrahlbereich ist breiter und die Leistung besser; auch sie wird durch farblosen Überzugslack vor Korrosion geschützt. Statt einer Kupferplatte kann man auch eine Aluminumplatte verwenden.
Die zweite Antenne von rechts ist eine Waveguide-Antenne mit Dosenreflektor, die eine Leistung von ca. ca. 11 dBi erbringt. Der Vorteil liegt in der guten Richtwirkung; bei genauer Ausrichtung erreicht man einen hohen Gewinn und mit zwei Geräten kann durch die Bündelung der Sendeleistung eine ziemlich abhörfreie Übertragungsstrecke aufgebaut werden.
Die Antenne ganz rechts auf dem Bild ist wiederum eine Biquad-Antenne mit dem gleichen Aufbau wie die CD-Antenne, erzielt aber durch die Kupfer- oder Aluminiumplatte eine bessere Leistung von etwa 12 dBi. Den Korrossionsschutz erreicht man durch einen farblosen Lacküberzug.
Zur Befestigung der Antennen benutze ich ein kurzes Tischbein aus dem Baumarkt. Vorteilhaft sind die Bohrlöcher, weil damit nach genauer Ausrichtung auch eine Dauerbefestigung erfolgen kann. Als Anschluss dient ein 100 cm langes RG 58 Kabel mit Antennen-Normstecker SMA 03-RP. Je kürzer das Kabel ist, desto höher ist die Antennenleistung
Die Leistungsangaben sind Mittelwerte; ich habe sie auf Kanal 6 gemessen. Auf den anderen Sendekanälen können die Werte besser oder geringfügig niedriger sein.
Die Leistungsangaben sind Mittelwerte; ich habe sie auf Kanal 6 gemessen. Auf den anderen Sendekanälen können die Werte besser oder geringfügig niedriger sein.
Hohe Reichweiten lassen sich übrigens erzielen, wenn man die Antenne auf den Polarisationsarm einer Satellitenschüssel montiert. Durch den großen Reflektor kann man durchaus Reichweiten von 1...18 km erzielen. Als Reflektor lässt sich aber auch eine Schreibtischlampe verwenden, wie man sie in großer Zahl auf den Trödelmärkten findet. Sogar mit einem Küchensieb funktioniert es, wie einige Lösungen aus dem Internet beweisen.
Ausführliche Bauanleitung für den Selbstbau einer WLAN-Antenne
Vielleicht haben Sie auch Lust eine WLAN Antenne selbst zu bauen. Der Aufwand und die Kosten sind nicht hoch. Dazu macht der Selbstbau eine Menge Spaß. Im Folgenden biete ich Ihnen eine ausführliche Bauanleitung an, die aus zwei Teilen besteht:
- Teil 1: Antennen für das Wireless LAN im 2,4 GHz-Band
In diesem Artikel werden verschiedene Antennen und ihre Wirkungsweisen vorgestellt, die sich für den Selbstbau eignen. Dadurch erhalten Sie ein wenig mehr Hintergrundwissen für den Bau und die Auswahl der Antenne. Sie können den Text WLAN-Antenen.pdf durch Anklicken hier herunterladen. - Teil 2: Unterrichtsprojekt: Bau von WLAN-Antennen für das 2,4 GHz-Band
In diesem Dokument wird der Selbstbau einer Wireless LAN - Antenne für das 2,4 GHz-Band beschrieben. Der Bau ist als Unterrichtseinheit für einen Wahlpflichtkurs Technik ab Klasse 8 oder für ein Projekt in einer Projektwoche konzipiert und enthält alle didaktisch-methodischen Anweisungen, sachliche Informationen sowie eine detaillierte Bauanweisung. Natürlich eignet sich die Anleitung auch für jeden Hobby-Bastler.
Sie können die komplette Bauanleitung WLAN-Unterrichtsprojekt.pdf hier durch Anklicken herunterladen. Dort finden Sie noch weitere Ideen, die sich leicht verwirklichen lassen.
